Flangekugleventil med pneumatisk drejedrev Serie BA040-D Store
  1. Produkter
  2. Armaturer
  3. Kuglehaner – automatiske
  4. Flangekuglehaner – pneumatiske
  5. Flangekugleventil med pneumatisk drejedrev Serie BA040-D
  6. BA040-080-D0-ABS51-C001-03-C002-31-6
BA040-080-D0-ABS51-C001-03-C002-31-6

BA040-080-D0-ABS51-C001-03-C002-31-6

BA040-080-D0

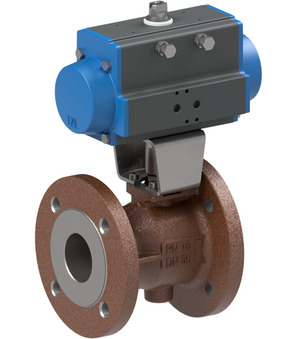

Flangekugleventil med pneumatisk drejedrev Serie BA040; Flange PN16; Hus GG25; Kugle 1.4301; Pakninger PTFE/NBR; dobbeltvirkende aktuator; Styretryk 5,5...8bar; Medietemperatur -10...+120°C; Trykområde 0...16bar; Nominel diameter 80mm; Indbygningslængde 180mm; Indbygningslængde EN558-1R14; Aktuator PAD085
ABS51
Opbygget styreventil Serie ABS; NAMUR; Lyddæmper; Standardspole C001; Stikbredde 22mm; 5/2-vejs NAMUR-magnetventil (NM52W1S-PR); Aktuator PAD052-270
C001-03
Magnetspole Type C001; Stikbredde 22mm; Spænding 24VDC / 48V/50-60Hz
C002-31-6
Apparatstikdåse; Stikbredde 22mm; Standard; Spænding 0-250VAC/DC

Indtast nr.: 84818081
Oprindelsesland: Italien
Vægt: 19.96 kg
Kort varenummer: BA040080D0ABS51C00103C002316
https://www.stasto.com/web/image/product.template/198155/image_1920?unique=260c2bf

BA040-080-D0
Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BA040; prirobnica PN16; ohišje lito železo EM-GJL-250; krogla 1.4301; tesnila PTFE/NBR; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+120°C; območje tlaka 0...16bar; nazivna širina 80mm; Vgradna dolžina 180mm; dolžina EN558-1R14; Pogon PAD085
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-6
vtičnica; širina vtiča 22mm; Standard; napetost 0-250VAC/DC

1.020,20 € 1020.2 EUR 1.020,20 €

price on request

  • Ventilgrænseflade Namur
  • DN
  • Indbygningslængde
  • Stikbredde
  • Udførelse
  • Spænding
  • Trykområde
  • Spole
  • Aktuator

Denne kombination eksistere ikke.

Tilgængelighed:
Kontakt os

Del

<<Abmessung>>
Ventilgrænseflade Namur 1/4"
DN 80 mm
Indbygningslængde 180 mm
Types of construction
Stikbredde 22
<<Ausführung>>
Udførelse Standard
Electrical figures
Spænding 24VDC / 48V/50-60Hz
<<Druck>>
Trykområde 0...16 bar
<<Eigenschaften>>
Spole C001
Aktuator PAD085
