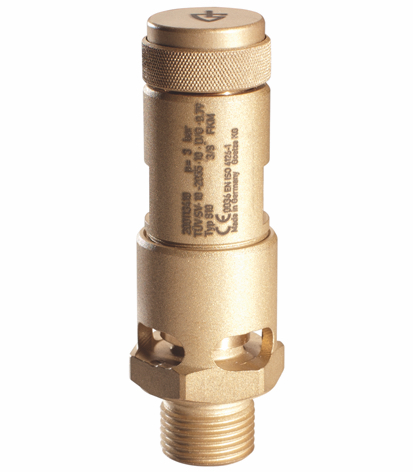

pojistný ventil série SV01; s ručním odvzdušněním; těleso mosaz; pružina nerez; těsnění 0,2...25bar FKM, 25,1...50bar PTFE; použití: tlakový vzduch, nejedovaté, nehořlavé plyny, které mohou volně unikat do okolí; teplota média -20…+200°C; rozsah nastavení tlaku 0,2...50bar v 0,1 bar krocích; G 1"; DN 20mm; výkon při 6bar(g) - vzduch 1251Nm3/h
pojistný ventil série SV01; s otočným zvedákem; těleso mosaz; pružina nerez; těsnění 0,2...25bar FKM, 25,1...50bar PTFE; použití: tlakový vzduch, nejedovaté, nehořlavé plyny, které mohou volně unikat do okolí; teplota média -20…+200°C; rozsah nastavení tlaku 0,2...50bar v 0,1 bar krocích; G 1"; DN 20mm; výkon při 6bar(g) - vzduch 1251Nm3/h
Technické údaje
| DN | 20 mm |
|---|---|
| Výkon odfuku při 6 bar stlačeného vzduchu | 1251 Nm3/h |
| vnější závit | G 1" |
| Značka | STASTO |
| DN | 20 mm |
| Výkon odfuku při 6 bar stlačeného vzduchu | 1251 Nm3/h |
| vnější závit | G 1" |
| Značka | STASTO |
SV01-10-20-X
