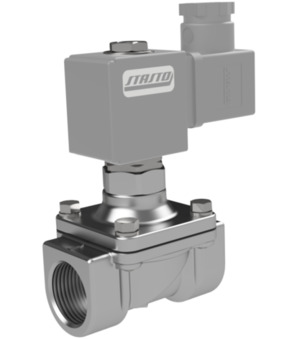

2/2 cestný elektromagnetický ventil SL035-38
2/2 cestný elektromagnetický ventil série SL035; nuceně řízený; NO; těleso nerez 1.4408; vodící trubka nerez jednodílná; těsnění FKM; teplota média -10...120°C; standardní cívka BDA; šířka konektoru 32mm; G 3/8"; DN 15mm; tlak AC/DC 0...10bar; délka 68mm
Zadejte č.: 84818099
Země původu: Itálie
Hmotnost: 0.48 kg
Krátké číslo položky: SL03538
Země původu: Itálie
Hmotnost: 0.48 kg
Krátké číslo položky: SL03538
2/2 cestný elektromagnetický ventil série SL035; nuceně řízený; NO; těleso nerez 1.4408; vodící trubka nerez jednodílná; těsnění FKM; teplota média -10...120°C; standardní cívka BDA; šířka konektoru 32mm; G 3/8"; DN 15mm; tlak AC/DC 0...10bar; délka 68mm
| rozměry | |
|---|---|
| vnitřní závit | G 3/8" |
| DN | 15 mm |
| délka | 68 mm |
| Návrhy | |
| šířka konektoru | 32 mm |
| tlak | |
| tlak AC/DC | 0...10 bar |
| vlastnosti | |
| cívka | BDA |
Datové listy, pokyny, 3D soubory a certifikáty...
Ve vašem jazyce
ZIPDatové listy
1Datový list_2/2 cestný elektromagnetický ventil série SL035_CS.pdf
Stáhnout
Montážní a provozní návody
1Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - nuceně řízené_CS.pdf
Stáhnout
Prohlášení o shodě
1Prohlášení o shodě_2/2-cestné elektromagnetické ventily - nuceně řízené_CS.pdf
Stáhnout
CAD / 3D
1CADSTEP_SL03538.stp
Stáhnout
Datenblätter
1Datenblatt_2/2-Wege-Magnetventil Serie SL035_DE.pdf
Stáhnout
Montage- und Betriebsanleitungen
1Montage- und Betriebsanleitung_2/2-Wege Magnetventile - zwangsgesteuert_DE.pdf
Stáhnout
Konformitätserklärungen
1Konformitätserklärung_2/2-Wege Magnetventile - zwangsgesteuert_DE.pdf
Stáhnout
Data Sheets
1Data sheet_2/2-way solenoid valve Series SL035_EN.pdf
Stáhnout
Assembly and Operating Instructions
1Assembly and operating instructions_2/2-way solenoid valves - combined operated_EN.pdf
Stáhnout
Declarations of Conformity
1Declaration of conformity_2/2-way solenoid valves - combined operated_EN.pdf
Stáhnout
Adatlapok
1Adatlap_2/2-es mágnesszelep sorozat SL035_HU.pdf
Stáhnout
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - kombinált vezérléssel_HU.pdf
Stáhnout
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - kombinált vezérléssel_HU.pdf
Stáhnout
Karty katalogowe
1Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria SL035_PL.pdf
Stáhnout
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie wymuszone_PL.pdf
Stáhnout
Deklaracje zgodności
1Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie wymuszone_PL.pdf
Stáhnout
Podatkovni listi
1Podatkovni list_2/2-potni magnetni ventil serija SL035_SL.pdf
Stáhnout
Navodila za montažo in uporabo
1Navodila za montažo in uporabo_2/2-potni magnetni ventili - prisilno krmiljeni_SL.pdf
Stáhnout
Izjave o skladnosti
1Izjava o skladnosti_2/2-potni magnetni ventili - prisilno krmiljeni_SL.pdf
Stáhnout
Data Sheets
1Tehnički list_2/2-kraki elektromagnetni ventil serije SL035_SRLATIN.pdf
Stáhnout
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - kombinovano upravljani_SRLATIN.pdf
Stáhnout
Declarations of Conformity
1Deklaracija o usklađenosti_2/2 elektromagnetni ventili - kombinovano upravljani_SRLATIN.pdf
Stáhnout
Pro tento produkt nejsou k dispozici žádné náhradní díly.
