uzavírací klapka s otočným pneumatickým pohonem série BUW4-DSTS-D22 Store
  1. Produkty
  2. Armatury
  3. ventily, klapky a šoupátka - s pohonem
  4. ostatní sortiment - A05
  5. uzavírací klapka s otočným pneumatickým pohonem série BUW4-DSTS-D22
  6. BUW4-100-DSTS-D22-ABS54-C001-03-C002-31-6
BUW4-100-DSTS-D22-ABS54-C001-03-C002-31-6

BUW4-100-DSTS-D22-ABS54-C001-03-C002-31-6

BUW4-100-DSTS-D22

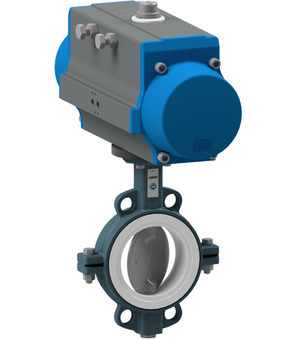

uzavírací klapka s otočným pneumatickým pohonem série BUW4-DSTS-D22; mezipřírubové provedení; délka dle EN558−1R20; Kryt GGG40 potah epoxy; kotouč a hřídel 1.4408; manžeta PTFE/Silikon; příruba PN10/16/ANSI150; dvojčinný pohon; ovládací tlak 5,5...8bar; teplota média -10...+190°C; rozsah tlaku 0...10bar; DN 100mm; délka 52mm; pohon PAD100
ABS54
Pilotventil, namontovaný série ABS; regulace rychlosti; pro pneumaticky ovladané uzavírací klapky; standardní cívka C001; šířka konektoru 22mm; 5/2 cestný magnetventil NAMUR (NM52W1S-PR); pohon PAD/PAS052-270
C001-03
magnetická cívka typ C001; šířka konektoru 22mm; napětí 24VDC / 48V/50-60Hz
C002-31-6
konektor; šířka konektoru 22mm; Standard; napětí 0-250VAC/DC

Zadejte č.: 84818085
Země původu: Itálie
Hmotnost: 12.91 kg
Krátké číslo položky: BUW4100DSTSD22ABS54C00103C002316
https://www.stasto.com/web/image/product.template/237632/image_1920?unique=bcfc56d

BUW4-100-DSTS-D22
uzavírací klapka s otočným pneumatickým pohonem série BUW4-DSTS-D22; mezipřírubové provedení; délka dle EN558−1R20; Kryt GGG40 potah epoxy; kotouč a hřídel 1.4408; manžeta PTFE/Silikon; příruba PN10/16/ANSI150; dvojčinný pohon; ovládací tlak 5,5...8bar; teplota média -10...+190°C; rozsah tlaku 0...10bar; DN 100mm; délka 52mm; pohon PAD100
ABS54
Pilotventil, namontovaný série ABS; regulace rychlosti; pro pneumaticky ovladané uzavírací klapky; standardní cívka C001; šířka konektoru 22mm; 5/2 cestný magnetventil NAMUR (NM52W1S-PR); pohon PAD/PAS052-270
C001-03
magnetická cívka typ C001; šířka konektoru 22mm; napětí 24VDC / 48V/50-60Hz
C002-31-6
konektor; šířka konektoru 22mm; Standard; napětí 0-250VAC/DC

1 .449,30 € 1449.3 EUR 1 .449,30 €

Cena na vyžádání

  • Rozhraní pro připojení VDI/VDE 3845
  • Rozhraní pro připojení 2 VDI/VDE 3845
  • Rozhraní ventilu Namur
  • DN
  • délka
  • funkce
  • šířka konektoru
  • typ spínače
  • provedení
  • napětí
  • spínací výkon
  • materiál tělesa
  • cívka
  • pohon
  • pohon 2
  • Značka

Tato kombinace neexistuje.

Dostupnost:
Kontaktujte nás

Sdílet

rozměry
Rozhraní ventilu Namur 1/4"
DN 100 mm
délka 52 mm
Návrhy
šířka konektoru 22
provedení
provedení standard
Klíčové údaje v oblasti elektrotechniky
napětí 24VDC / 48V/50-60Hz
vlastnosti
cívka C001
pohon PAD100
pohon 2 PAS
