kulový kohout - přírubový, s otočným pneumatickým pohonem série BA040-D Store

BA040-150-D0-ABS51-C001-03-C002-31-LV-2

BA040-150-D0-ABS51-C001-03-C002-31-LV-2

BA040-150-D0

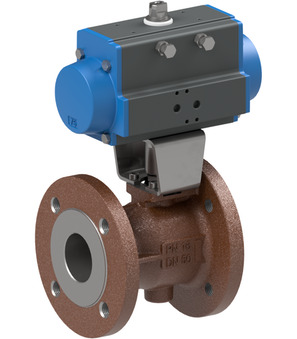

kulový kohout - přírubový, s otočným pneumatickým pohonem série BA040; příruba PN16; Kryt GG25; koule 1.4301; těsnění PTFE/NBR; dvojčinný pohon; ovládací tlak 5,5...8bar; teplota média -10...+120°C; rozsah tlaku 0...16bar; DN 150mm; délka 210mm; délka EN558-1R14; pohon PAD125
ABS51
Pilotventil, namontovaný série ABS; NAMUR; tlumič hluku; standardní cívka C001; šířka konektoru 22mm; 5/2 cestný magnetventil NAMUR (NM52W1S-PR); pohon PAD052-270
C001-03
magnetická cívka typ C001; šířka konektoru 22mm; napětí 24VDC / 48V/50-60Hz
C002-31-LV-2
konektor; šířka konektoru 22mm; se zabudovanou žlutou LED a VDR; napětí 24VAC/DC

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA040

Flanschkugelhahn mit Druckluftdrehantrieb Serie BA040

Zadejte č.: 84818081
Země původu: Itálie
Hmotnost: 70.87 kg
Krátké číslo položky: BA040150D0ABS51C00103C00231LV2

BA040-150-D0
kulový kohout - přírubový, s otočným pneumatickým pohonem série BA040; příruba PN16; Kryt GG25; koule 1.4301; těsnění PTFE/NBR; dvojčinný pohon; ovládací tlak 5,5...8bar; teplota média -10...+120°C; rozsah tlaku 0...16bar; DN 150mm; délka 210mm; délka EN558-1R14; pohon PAD125
ABS51
Pilotventil, namontovaný série ABS; NAMUR; tlumič hluku; standardní cívka C001; šířka konektoru 22mm; 5/2 cestný magnetventil NAMUR (NM52W1S-PR); pohon PAD052-270
C001-03
magnetická cívka typ C001; šířka konektoru 22mm; napětí 24VDC / 48V/50-60Hz
C002-31-LV-2
konektor; šířka konektoru 22mm; se zabudovanou žlutou LED a VDR; napětí 24VAC/DC

2 .598,20 € 2598.2 EUR 2 .598,20 €

Rozhraní ventilu Namur
- 1/4"
DN
- 150 mm
délka
- 210 mm
šířka konektoru
- 22
provedení
- se zabudovanou žlutou LED a VDR
napětí
- 24VDC / 48V/50-60Hz
rozsah tlaku
- 0...16 bar
cívka
- C001
pohon
- PAD125

Tato kombinace neexistuje.

Dostupnost:

Přidat do košíku

rozměry
Rozhraní ventilu Namur	1/4"
DN	150 mm
délka	210 mm
Návrhy
šířka konektoru	22
provedení
provedení	se zabudovanou žlutou LED a VDR
Klíčové údaje v oblasti elektrotechniky
napětí	24VDC / 48V/50-60Hz
tlak
rozsah tlaku	0...16 bar
vlastnosti
cívka	C001
pohon	PAD125
