3/2 cestný magnetventil série 31L Store
  1. Produkty
  2. Armatury
  3. Elektromagnetické ventily
  4. 3/2-cestné ventily - přímo řízené
  5. 3/2 cestný magnetventil série 31L
  6. 31L2A1V30-BDA08042AS-C003-31-CV20-6

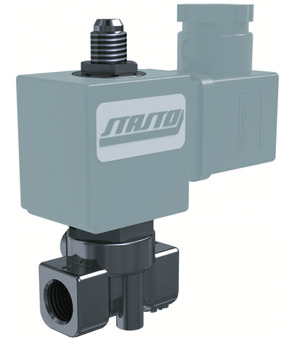

31L2A1V30-BDA08042AS-C003-31-CV20-6

31L2A1V30-BDA08042AS-C003-31-CV20-6

31L2A1V30
3/2 cestný magnetventil série 31L; přímo řízený; NC; těleso nerez 1.4401; vodící trubka nerez jednodílná; těsnění FKM; teplota média -10...+120°C; standardní cívka BDA; šířka konektoru 32mm; G 1/4"; DN 3,0/2,5mm; tlak AC/DC 0-5bar; délka 39mm
BDA08042AS
magnetická cívka typ BDA; standard; šířka konektoru 32mm; napětí 42V/50Hz
C003-31-CV20-6
konektor; šířka konektoru 32mm; se zastříknutým PVC kabelem (2m); napětí 0...250VAC/DC

Zadejte č.: 84818099
Země původu: Itálie
Hmotnost: 0.44 kg
Krátké číslo položky: 31L2A1V30BDA08042ASC00331CV206
https://www.stasto.com/web/image/product.template/195820/image_1920?unique=eb38ccc

31L2A1V30
3/2 cestný magnetventil série 31L; přímo řízený; NC; těleso nerez 1.4401; vodící trubka nerez jednodílná; těsnění FKM; teplota média -10...+120°C; standardní cívka BDA; šířka konektoru 32mm; G 1/4"; DN 3,0/2,5mm; tlak AC/DC 0-5bar; délka 39mm
BDA08042AS
magnetická cívka typ BDA; standard; šířka konektoru 32mm; napětí 42V/50Hz
C003-31-CV20-6
konektor; šířka konektoru 32mm; se zastříknutým PVC kabelem (2m); napětí 0...250VAC/DC

210,40 € 210.4 EUR 210,40 €

Cena na vyžádání

  • vnitřní závit
  • DN
  • délka
  • šířka konektoru
  • provedení
  • napětí
  • Typ napětí
  • tlak AC/DC
  • těsnění
  • cívka
  • teplota média
  • normy

Tato kombinace neexistuje.

Dostupnost:
Kontaktujte nás

Sdílet

rozměry
vnitřní závit G 1/4"
DN 3,0/2,5 mm
délka 39 mm
Návrhy
šířka konektoru 32 mm
provedení
provedení se zastříknutým PVC kabelem (2m)
Klíčové údaje v oblasti elektrotechniky
napětí 42V/50Hz
Typ napětí AC
tlak
tlak AC/DC 0...5 bar
materiálů
těsnění FKM
vlastnosti
cívka BDA
teplota média -10...+120 °C
normy CE
