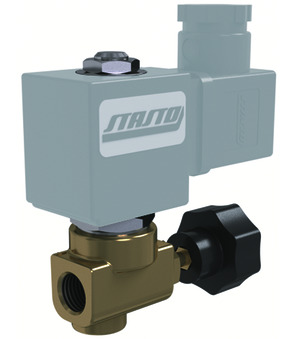

21A16KV25-BDV08024DY-C003-32-6

21A16KV25-BDV08024DY-C003-32-6

21A16KV25
2/2 cestný elektromagnetický ventil série 21A16; přímo řízený; NC; těleso mosaz; vodící trubka nerez jednodílná; regulace průtoku; standardní cívka BDV; šířka konektoru 32mm; G 1/4"; DN 2,5mm; tlak AC 0-14bar; tlak DC 0-9bar; těsnění FKM; médium -10/+140°C; délka 32,5mm
BDV08024DY
magnetická cívka typ BDV; pro vlhké okolní prostředí; normy CSA/UL/VDE; šířka konektoru 32mm; napětí 24V/50-60Hz
C003-32-6
konektor; šířka konektoru 32mm; Standard; napětí 0...250VAC/DC

Zadejte č.: 84818099
Země původu: Itálie
Hmotnost: 0.37 kg
Krátké číslo položky: 21A16KV25BDV08024DYC003326
https://www.stasto.com/web/image/product.template/191397/image_1920?unique=5a4e198

21A16KV25
2/2 cestný elektromagnetický ventil série 21A16; přímo řízený; NC; těleso mosaz; vodící trubka nerez jednodílná; regulace průtoku; standardní cívka BDV; šířka konektoru 32mm; G 1/4"; DN 2,5mm; tlak AC 0-14bar; tlak DC 0-9bar; těsnění FKM; médium -10/+140°C; délka 32,5mm
BDV08024DY
magnetická cívka typ BDV; pro vlhké okolní prostředí; normy CSA/UL/VDE; šířka konektoru 32mm; napětí 24V/50-60Hz
C003-32-6
konektor; šířka konektoru 32mm; Standard; napětí 0...250VAC/DC

87,40 € 87.4 EUR 87,40 €

Cena na vyžádání

  • vnitřní závit
  • DN
  • délka
  • šířka konektoru
  • provedení
  • napětí
  • Typ napětí
  • tlak AC
  • tlak DC
  • těsnění
  • cívka
  • teplota média
  • normy

Tato kombinace neexistuje.

Dostupnost:
Kontaktujte nás

Sdílet

rozměry
vnitřní závit G 1/4"
DN 2,5 mm
délka 32,5 mm
Návrhy
šířka konektoru 32 mm
provedení
provedení standard
Klíčové údaje v oblasti elektrotechniky
napětí 24V/50-60Hz
Typ napětí AC
tlak
tlak AC 0...14 bar
tlak DC 0...9 bar
materiálů
těsnění FKM
vlastnosti
cívka BDV
teplota média -10...+140 °C
normy UL/CSA/VDE
