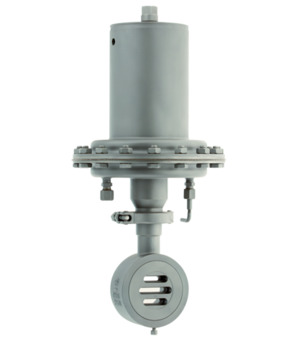

Ρυθμιστής πίεσης με συρόμενο κλείστρο Σειρά SG17; αυτομέσου ελεγχόμενο; Ονομαστική πίεση PN10/40; Εκτέλεση μεταξύ φλαντζών (wafer); Υλικό Ανοξείδωτος χάλυβας 1.4408; Σταθερός δίσκος στεγανοποίησης Ανοξείδωτος χάλυβας 1.4571 επικαλυμμένο; Κινητός δίσκος στεγανοποίησης SFC; Ονομαστική διάμετρος 15mm; Τιμή Kvs 4 (100%); Γραμμική χαρακτηριστική καμπύλη; Εύρος πίεσης 2...5bar; Μήκος εγκατάστασης 33mm
Χώρα προέλευσης: Γερμανία
Σύντομος αριθμός αντικειμένου: SG1715WWF2502
<<Gleitschieber-Druckregler>> <<Serie>> SG17; <<eigenmediengesteuert>>; <<Nenndruck>> PN10/40; <<Zwischenflanschausführung>>; <<Material>> <<Edelstahl>> <<1.4408>>; <<Dichtscheibe feststehend>> <<Edelstahl>> <<1.4571>> <<beschichtet>>; <<Dichtscheibe beweglich>> SFC; <<Nennweite>> 15mm; <<Kvs-Wert>> 4 (100%); <<Kennlinie linear>>; <<Druckbereich>> 2...5bar; <<Einbaulänge>> 33mm
Τεχνικά χαρακτηριστικά
| Εύρος πίεσης | 2...5 bar |
|---|---|
| Σταθερός δίσκος στεγανοποίησης | Επικαλυμμένος ανοξείδωτος χάλυβας 1.4571 |
| Κινητός δίσκος στεγανοποίησης | SFC |
| DN | 15 mm |
| Εύρος πίεσης | 2...5 bar |
| Σταθερός δίσκος στεγανοποίησης | Επικαλυμμένος ανοξείδωτος χάλυβας 1.4571 |
| Κινητός δίσκος στεγανοποίησης | SFC |
| DN | 15 mm |
| τιμή Kvs | 2,6 (63%) |
| Χαρακτηριστική καμπύλη | γραμμικός |
| Μήκος κατασκευής | 33 mm |
SG17-15-WWF2/5-02
Έγγραφα
German / Deutsch
Οδηγίες συναρμολόγησης και λειτουργίας
1-
PDF
Betriebsanleitung · Gleitschieber-Druckregler Serie SG17 · DE
Οδηγίες λειτουργίας 7,6 MB Ενημερώθηκε 13/06/2026
