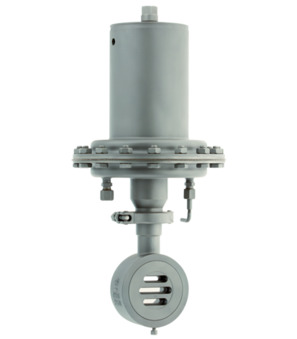

Ρυθμιστής πίεσης με συρόμενο κλείστρο Σειρά SG17; αυτομέσου ελεγχόμενο; Ονομαστική πίεση PN10/40; Εκτέλεση μεταξύ φλαντζών (wafer); Υλικό Ανοξείδωτος χάλυβας 1.4408; Σταθερός δίσκος στεγανοποίησης Edelstahl 1.4571 beschichtet; Κινητός δίσκος στεγανοποίησης SFC; Ονομαστική διάμετρος 100mm; Τιμή Kvs 154 (100%); Χαρακτηριστική καμπύλη linear; Εύρος πίεσης 1...2,5bar; Μήκος εγκατάστασης 52mm
Χώρα προέλευσης: Γερμανία
Βάρος: 13.2 kg
Σύντομος αριθμός αντικειμένου: SG17100WWF12.5
<<Gleitschieber-Druckregler>> <<Serie>> SG17; <<eigenmediengesteuert>>; <<Nenndruck>> PN10/40; <<Zwischenflanschausführung>>; <<Material>> <<Edelstahl>> <<1.4408>>; <<Dichtscheibe feststehend>> Edelstahl 1.4571 beschichtet; <<Dichtscheibe beweglich>> SFC; <<Nennweite>> 100mm; <<Kvs-Wert>> 154 (100%); <<Kennlinie>> linear; <<Druckbereich>> 1...2,5bar; <<Einbaulänge>> 52mm
Τεχνικά χαρακτηριστικά
| Εύρος πίεσης | 1...2,5 bar |
|---|---|
| Σταθερός δίσκος στεγανοποίησης | Επικαλυμμένος ανοξείδωτος χάλυβας 1.4571 |
| Κινητός δίσκος στεγανοποίησης | SFC |
| DN | 100 mm |
| Εύρος πίεσης | 1...2,5 bar |
| Σταθερός δίσκος στεγανοποίησης | Επικαλυμμένος ανοξείδωτος χάλυβας 1.4571 |
| Κινητός δίσκος στεγανοποίησης | SFC |
| DN | 100 mm |
| τιμή Kvs | 154 (100%) |
| Χαρακτηριστική καμπύλη | γραμμικός |
| Μήκος κατασκευής | 52 mm |
SG17-100-WWF1/2,5
Έγγραφα
German / Deutsch
Οδηγίες συναρμολόγησης και λειτουργίας
1-
PDF
Betriebsanleitung · Gleitschieber-Druckregler Serie SG17 · DE
Οδηγίες λειτουργίας 7,6 MB Ενημερώθηκε 13/06/2026
