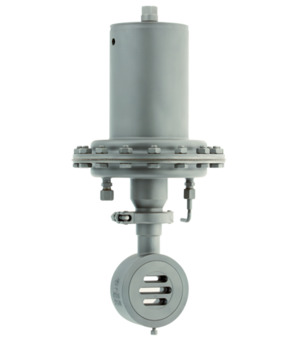

Ρυθμιστής πίεσης με συρόμενο κλείστρο Σειρά SG17; αυτομέσου ελεγχόμενο; Ονομαστική πίεση PN10/40; Εκτέλεση μεταξύ φλαντζών (wafer); Υλικό Ανοξείδωτος χάλυβας 1.4408/1.4581; Μεμβράνη CR; Σταθερός δίσκος στεγανοποίησης Edelstahl 1.4571 beschichtet; Κινητός δίσκος στεγανοποίησης Kohlewerkstoff; Ονομαστική διάμετρος 100mm; Τιμή Kvs 62 (40%); Χαρακτηριστική καμπύλη linear; Εύρος πίεσης 1...2,5bar; Μήκος εγκατάστασης 52mm
Χώρα προέλευσης: Γερμανία
Σύντομος αριθμός αντικειμένου: SG17100SWC12.5
Gleitschieber-Druckregler Serie SG17; eigenmediengesteuert; Nenndruck PN10/40; Zwischenflanschausführung; Material Edelstahl 1.4408/1.4581; Membrane CR; Dichtscheibe feststehend Edelstahl 1.4571 beschichtet; Dichtscheibe beweglich Kohlewerkstoff; Nennweite 100mm; Kvs-Wert 154 (100%); Kennlinie linear; Druckbereich 4...10bar; Einbaulänge 52mm
Τεχνικά χαρακτηριστικά
| Εύρος πίεσης | 4...10 bar |
|---|---|
| Σταθερός δίσκος στεγανοποίησης | Επικαλυμμένος ανοξείδωτος χάλυβας 1.4571 |
| Κινητός δίσκος στεγανοποίησης | Υλικό άνθρακα |
| DN | 100 mm |
| Εύρος πίεσης | 4...10 bar |
| Σταθερός δίσκος στεγανοποίησης | Επικαλυμμένος ανοξείδωτος χάλυβας 1.4571 |
| Κινητός δίσκος στεγανοποίησης | Υλικό άνθρακα |
| DN | 100 mm |
| τιμή Kvs | 154 (100%) |
| Χαρακτηριστική καμπύλη | γραμμικός |
| Μήκος κατασκευής | 52 mm |
SG17-100-SWC1/2,5
Έγγραφα
German / Deutsch
Οδηγίες συναρμολόγησης και λειτουργίας
1-
PDF
Betriebsanleitung · Gleitschieber-Druckregler Serie SG17 · DE
Οδηγίες λειτουργίας 7,6 MB Ενημερώθηκε 13/06/2026
