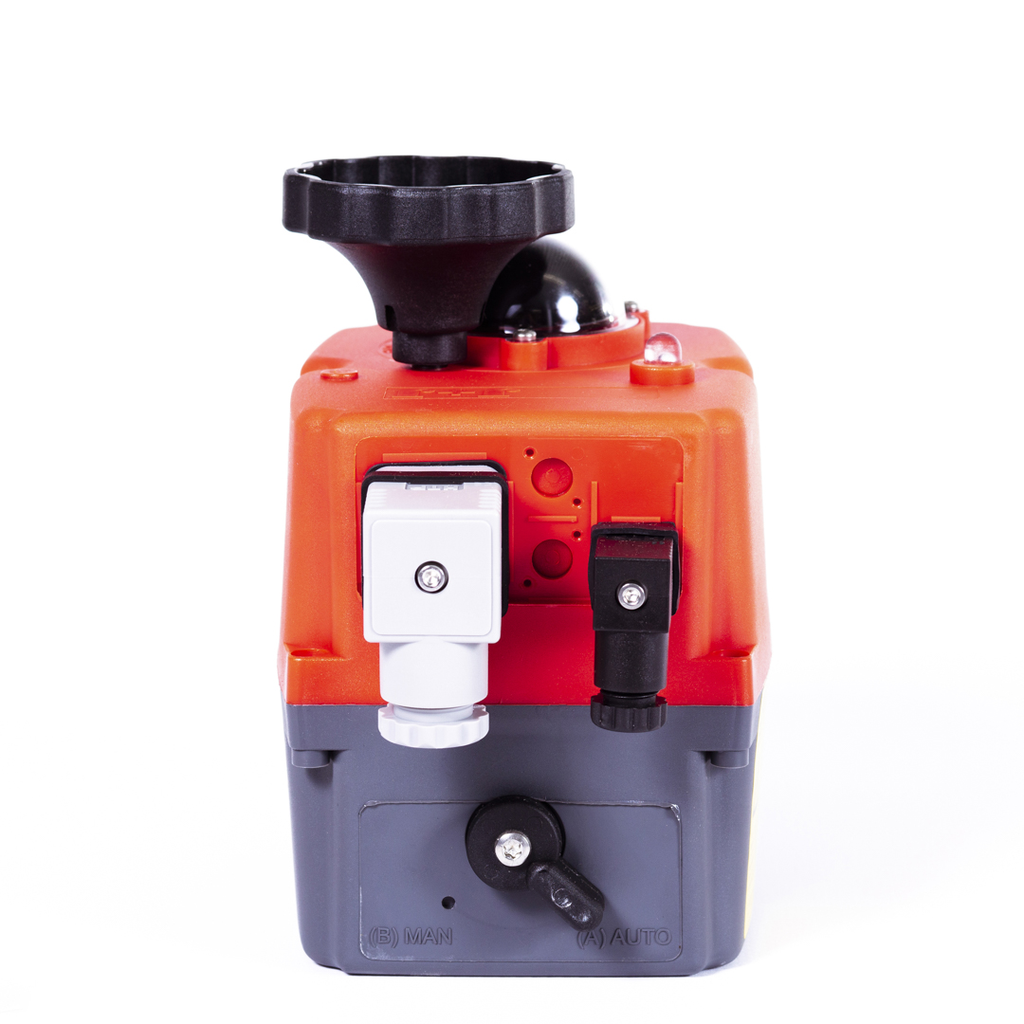

Ηλεκτρικός ενεργοποιητής Σειρά J4C; κατάλληλο για Βαλβίδες με διαδρομή μεταγωγής 90°; κατάλληλο για μέγιστο 100 κύκλους μεταγωγής ανά ημέρα; Τερματικός διακόπτης θέσης, πλήρως προ-καλωδιωμένος; 2 επαφές χωρίς δυναμικό για ανατροφοδότηση τελικών θέσεων; περιλαμβανομένης χειροκίνητης λειτουργίας έκτακτης ανάγκης; Ροπή στρέψης 20Nm; Χρόνος μεταγωγής 9s; Φλάντζα ISO5211 F03/F04/F05-αστέρας 11mm; Τάση 24...240VDC/AC (50-60Hz); Βαθμός προστασίας IP67; Συστοιχία συσσωρευτών για θέση ασφαλείας NO
Χώρα προέλευσης: Ισπανία
Βάρος: 2.0 kg
Σύντομος αριθμός αντικειμένου: J4C20QH9Q11
Elektroantrieb Serie J4C; passend für Armaturen mit 90° Schaltweg; geeignet für maximal 100 Schaltungen pro Tag; Endlagenabschaltung fertig verdrahtet; 2 potentialfreie Kontakte für Endlagenrückmeldung; inklusive Handnotbetätigung; Drehmoment 20Nm; Stellzeit 9s; Flansch ISO5211 F03/F04/F05-Stern 11mm; Spannung 24...240VDC/AC (50-60Hz); Schutzart IP67
Τεχνικά χαρακτηριστικά
| Ροπή στρέψης | 20 Nm |
|---|---|
| Χρόνος μεταγωγής | 9 s |
| Φλάντζα ISO5211 | F03/F04/F05-αστέρας 11mm |
| Τάση | 24...240VDC/AC (50-60Hz) |
| Ροπή στρέψης | 20 Nm |
| Χρόνος μεταγωγής | 9 s |
| Φλάντζα ISO5211 | F03/F04/F05-αστέρας 11mm |
| Τάση | 24...240VDC/AC (50-60Hz) |
| Βαθμός προστασίας | IP67 |
J4C20-QH9-Q11
Έγγραφα
German / Deutsch
Φύλλα δεδομένων
1-
PDF
Datenblatt · Elektroantrieb Serie J4C · DE
Δελτίο δεδομένων 17,0 MB Ενημερώθηκε 13/06/2026
Οδηγίες συναρμολόγησης και λειτουργίας
1-
PDF
Betriebsanleitung · Elektroantrieb Serie J4C · DE
Οδηγίες λειτουργίας 7,6 MB Ενημερώθηκε 13/06/2026
English
Φύλλα δεδομένων
1-
PDF
Data sheet · Electrical actuator Series J4C · EN
Δελτίο δεδομένων 16,4 MB Ενημερώθηκε 13/06/2026
Οδηγίες συναρμολόγησης και λειτουργίας
1-
PDF
Operating instructions · Electrical actuator Series J4C · EN
Οδηγίες λειτουργίας 6,9 MB Ενημερώθηκε 13/06/2026
