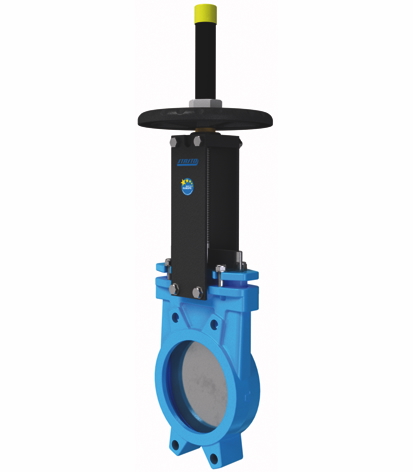

Μαχαιρωτή δικλείδα με χειροτροχό Σειρά A1V-PIB; Εκτέλεση μεταξύ φλαντζών (wafer); ανυψούμενος άξονας στελέχους; Περίβλημα Περίβλημα GG25/GGG50; Πλάκα ολίσθησης 1.4301; μαλακής έδρασης EPDM; Συσκευασία PTFE-συνθετικός/EPDM; Βίδες Ανοξείδωτος χάλυβας; Ονομαστική πίεση φλάντζας PN10; μονόπλευρα στεγανοποιούμενο; Θερμοκρασία μέσου -5...+90°C; προετοιμασμένο για 2 επαγωγικούς διακόπτες τελικής θέσης MSU03, MSU04, MSU05; DN 80mm; Μήκος εγκατάστασης 50mm; Εύρος πίεσης 0...10bar
Χώρα προέλευσης: Ισπανία
Βάρος: 9.2 kg
Σύντομος αριθμός αντικειμένου: A1V2H2580PIB
<<Plattenschieber mit Handrad>> <<Serie>> A1V-PIB; <<Zwischenflanschausführung>>; <<steigende Spindel>>; <<Gehäuse>> <<Gehäuse>> <<GG25>>/<<GGG50>>; <<Schieberplatte>> <<1.4301>>; <<weichdichtend>> <<EPDM>>; <<Packung>> PTFE-<<synthetisch>>/EPDM; <<Schrauben>> <<Edelstahl>>; <<Flanschnenndruck>> PN10; <<einseitig dichtend>>; <<Mediumstemperatur>> -5...+90°C; <<vorbereitet für 2 induktive Endlagenschalter>> MSU03, MSU04, MSU05; DN 80mm; <<Einbaulänge>> 50mm; <<Druckbereich>> 0...10bar
Τεχνικά χαρακτηριστικά
| Εύρος πίεσης | 0...10 bar |
|---|---|
| DN | 80 mm |
| Μήκος κατασκευής | 50 mm |
| Θερμοκρασία μέσου | -5...+90 °C |
| Εύρος πίεσης | 0...10 bar |
| DN | 80 mm |
| Μήκος κατασκευής | 50 mm |
| Θερμοκρασία μέσου | -5...+90 °C |
A1V2H2-5-80-PIB
Έγγραφα
Czech / Čeština
Φύλλα δεδομένων
1-
PDF
Datový list · nožová šoupátka · CS
Δελτίο δεδομένων 371 KB Ενημερώθηκε 08/10/2026
Οδηγίες συναρμολόγησης και λειτουργίας
1-
PDF
Návod k montáži a obsluze · nožová šoupátka · CS
Οδηγίες συναρμολόγησης και λειτουργίας 405 KB Ενημερώθηκε 13/06/2026
Δηλώσεις συμμόρφωσης
1-
PDF
Prohlášení o shodě · nožová šoupátka · CS
Δήλωση συμμόρφωσης 115 KB Ενημερώθηκε 13/06/2026
Danish / Dansk
Φύλλα δεδομένων
1-
PDF
Datablad · Pladespjæld · DA · DK
Δελτίο δεδομένων 378 KB Ενημερώθηκε 08/10/2026
German / Deutsch
Φύλλα δεδομένων
1-
PDF
Datenblatt · Plattenschieber · DE
Δελτίο δεδομένων 377 KB Ενημερώθηκε 08/10/2026
Οδηγίες συναρμολόγησης και λειτουργίας
1-
PDF
Montage- und Betriebsanleitung · Plattenschieber · DE
Οδηγίες συναρμολόγησης και λειτουργίας 404 KB Ενημερώθηκε 13/06/2026
Δηλώσεις συμμόρφωσης
1-
PDF
Konformitätserklärung · Plattenschieber · DE
Δήλωση συμμόρφωσης 115 KB Ενημερώθηκε 13/06/2026
Greek / Ελληνικά
Φύλλα δεδομένων
1-
PDF
Δελτίο δεδομένων · Συρταρωτή δικλείδα πλακών · EL · GR
Δελτίο δεδομένων 384 KB Ενημερώθηκε 08/10/2026
English
Φύλλα δεδομένων
1-
PDF
Data sheet · Knife gate valve · EN
Δελτίο δεδομένων 377 KB Ενημερώθηκε 08/10/2026
Οδηγίες συναρμολόγησης και λειτουργίας
1-
PDF
Assembly and operating instructions · Knife gate valve · EN
Οδηγίες συναρμολόγησης και λειτουργίας 400 KB Ενημερώθηκε 13/06/2026
Δηλώσεις συμμόρφωσης
1-
PDF
Declaration of conformity · Knife gate valve · EN
Δήλωση συμμόρφωσης 114 KB Ενημερώθηκε 13/06/2026
Spanish / Español
Φύλλα δεδομένων
1-
PDF
Ficha técnica · Válvula de guillotina · ES
Δελτίο δεδομένων 378 KB Ενημερώθηκε 08/10/2026
Finnish / Suomi
Φύλλα δεδομένων
1-
PDF
Tietolehti · Levyventtiili · FI
Δελτίο δεδομένων 377 KB Ενημερώθηκε 08/10/2026
French / Français
Φύλλα δεδομένων
1-
PDF
Fiche technique · Vanne-porte à plaques · FR
Δελτίο δεδομένων 378 KB Ενημερώθηκε 08/10/2026
Croatian / hrvatski jezik
Φύλλα δεδομένων
1-
PDF
Podatkovni list · Nožasti zasun · HR
Δελτίο δεδομένων 377 KB Ενημερώθηκε 08/10/2026
Hungarian / Magyar
Φύλλα δεδομένων
1-
PDF
Adatlap · tolózárak · HU
Δελτίο δεδομένων 379 KB Ενημερώθηκε 08/10/2026
Οδηγίες συναρμολόγησης και λειτουργίας
1-
PDF
Összeszerelési és kezelési útmutató · tolózárak · HU
Οδηγίες συναρμολόγησης και λειτουργίας 404 KB Ενημερώθηκε 13/06/2026
Δηλώσεις συμμόρφωσης
1-
PDF
Megfelelőségi nyilatkozat · tolózárak · HU
Δήλωση συμμόρφωσης 115 KB Ενημερώθηκε 13/06/2026
Italian / Italiano
Φύλλα δεδομένων
1-
PDF
Scheda tecnica · Serranda a ghigliottina · IT
Δελτίο δεδομένων 377 KB Ενημερώθηκε 08/10/2026
Norwegian Bokmål / Norsk bokmål
Φύλλα δεδομένων
1-
PDF
Datablad · Skyvespjeldventil · NB · NO
Δελτίο δεδομένων 377 KB Ενημερώθηκε 08/10/2026
Dutch / Nederlands
Φύλλα δεδομένων
1-
PDF
Datasheet · Platenafsluiter · NL
Δελτίο δεδομένων 377 KB Ενημερώθηκε 08/10/2026
Polish / Język polski
Φύλλα δεδομένων
1-
PDF
Arkusz danych · zasuwa nożowa · PL
Δελτίο δεδομένων 379 KB Ενημερώθηκε 08/10/2026
Οδηγίες συναρμολόγησης και λειτουργίας
1-
PDF
Instrukcja montażu i obsługi · zasuwa nożowa · PL
Οδηγίες συναρμολόγησης και λειτουργίας 407 KB Ενημερώθηκε 13/06/2026
Δηλώσεις συμμόρφωσης
1-
PDF
Deklaracja zgodności · zasuwa nożowa · PL
Δήλωση συμμόρφωσης 115 KB Ενημερώθηκε 13/06/2026
Romanian / română
Φύλλα δεδομένων
1-
PDF
Fișă de date · Supapă cu cuțit · RO
Δελτίο δεδομένων 376 KB Ενημερώθηκε 08/10/2026
Slovenian / slovenščina
Φύλλα δεδομένων
1-
PDF
Podatkovni list · Ploščati ventili · SL
Δελτίο δεδομένων 377 KB Ενημερώθηκε 08/10/2026
Οδηγίες συναρμολόγησης και λειτουργίας
1-
PDF
Navodila za montažo in uporabo · Ploščati ventili · SL
Οδηγίες συναρμολόγησης και λειτουργίας 403 KB Ενημερώθηκε 13/06/2026
Δηλώσεις συμμόρφωσης
1-
PDF
Izjava o skladnosti · Ploščati ventili · SL
Δήλωση συμμόρφωσης 114 KB Ενημερώθηκε 13/06/2026
Serbian (Latin) / srpski
Φύλλα δεδομένων
1-
PDF
Tehnički list · zasun · SRLATIN
Δελτίο δεδομένων 377 KB Ενημερώθηκε 08/10/2026
Οδηγίες συναρμολόγησης και λειτουργίας
1-
PDF
Uputstvo za montažu i upotrebu · zasun · SRLATIN
Οδηγίες συναρμολόγησης και λειτουργίας 402 KB Ενημερώθηκε 13/06/2026
Δηλώσεις συμμόρφωσης
1-
PDF
Deklaracija o usklađenosti · zasun · SRLATIN
Δήλωση συμμόρφωσης 115 KB Ενημερώθηκε 13/06/2026
Swedish / Svenska
Φύλλα δεδομένων
1-
PDF
Datablad · Spjällventil · SV
Δελτίο δεδομένων 377 KB Ενημερώθηκε 08/10/2026
